Ноутбук своими руками. Выбираем комплектующие и собираем производительный лэптоп

tb h

Содержание статьи

Почему нельзя просто купить мощный ноутбук?

Для начала — в ноутбуки устанавливают мобильные процессоры с урезанным TDP.

TDP (Thermal Design Power) — это конструктивные требования к теплоотводу. Эта величина показывает максимальное количество тепла, которое должна рассеивать система охлаждения чипа.

Производители принимают величину TDP равной максимальной мощности, которую потребляет чип. Потребляемую мощность проще измерить, и в конце концов вся она будет рассеяна в виде тепла.

Показатель TDP не равен энергопотреблению, хотя и связан с ним. В большинстве случаев процессор с более высоким значением TDP потребляет энергию (и выделяет тепло) сильнее, чем с меньшим, но это справедливо при сравнении продукции одного производителя, например Intel или AMD. Бывает, что чип AMD с заявленной мощностью в 95 Вт экономичнее, чем Intel с 90 Вт.

Давай сравним характеристики нескольких мобильных и десктопных процессоров компании Intel. Возьмем процессор i5-2500, который используется в настольных компах, и i5-2557M для ноутбуков.

Сравнивать мы будем на сайте компании Intel. Как видишь, расчетная мощность — она же TDP — у этих процессоров сильно отличается. У мобильного i5-2557M она равна 17 Вт, а у десктопного i5-2500 — целых 95 Вт.

Не зря инженеры занижают основные параметры процессоров: количество ядер, частоту процессора. Это позволяет добиться снижения TDP. Охлаждать процессор в тонком корпусе ноутбука станет намного проще.

В заводских ноутбуках меня не устраивают не только слабые процессоры, но и ограниченные возможности апгрейдить железо. Конечно, в более дорогих игровых ноутбуках можно обновить процессор, твердотельный накопитель, оперативную память и даже дискретную видеокарту, но зачастую лишь в пределах одного поколения процессоров. Не исключено, что через несколько лет твой ноутбук устареет и ты ничего не сможешь с этим поделать.

Еще один недостаток заводских ноутбуков — матрица расположена на фиксированном расстоянии от клавиатуры, и это можно исправить, только подключив внешний монитор или клавиатуру.

Все это привело меня к мысли собрать собственный ноутбук. Пусть он не будет особенно тонким, достаточно, чтобы можно было перевозить его с места на место без особого труда.

Подбор комплектующих

Я поставил перед собой три основные цели.

Поговорим о выборе каждого из компонентов.

Матрица

Поскольку гаджет планируется довольно мобильным, я решил, что матрица должна быть ноутбучной. В ноутах используются матрицы с разными типами разъемов. Рассмотрим основные.

Panel Self-refresh — технология, с помощью которой дисплей отображает картинку, когда нет видеосигнала, и меняет ее по требованию графического процессора.

Еще eDP поддерживает интеграцию в видеосигнал дополнительных цифровых пакетов, что позволяет реализовать на плате дисплея другие интерфейсы. Например, можно добавить микрофон, веб-камеру, тач-поверхность, хаб USB. Это позволяет уменьшить количество проводников в шлейфе для подключения к системной плате и сократить стоимость деталей и обслуживания.

В отличие от LVDS в eDP снижено общее количество линий, необходимых для передачи данных. И всё без потери качества и с контролем четкости!

В ближайшие несколько лет, думаю, стандарт eDP вытеснит с рынка устаревший LVDS. Для наглядности приведу таблицу сравнения технических характеристик интерфейсов.

01 Сравнение LVDS и eDP

Матрицы Full HD на интерфейсе eDP по цене намного ниже, чем c поддержкой LVDS. Это тоже необходимо учитывать, но для меня выбор оказался не так прост.

А пока что я остановился на диагонали матрицы 15,6 дюйма.

Материнская плата

Теперь необходимо выбрать материнскую плату. Именно она будет диктовать свои правила поддержки (или ее отсутствия) интерфейсных и прочих не менее важных разъемов.

02 Основные форм-факторы материнских плат

Чтобы выбрать материнскую плату, нужно определиться с ее форм-фактором. Лучше всего к пятнадцатидюймовой матрице подходят форматы mini-ITX, Mini-STX и thin mini-ITX.

Одна из самых важных опций — должен быть разъем LVDS для подключения матрицы.

Все остальное

Поскольку на выбранной материнской плате в наличии был только разъем LVDS 40pin, то и матрицу я решил взять c таким же разъемом. Остановился я на матрице Innolux N156B6-L0B c диагональю 15,6 дюйма.

Читайте также:  как поменять пароль на wifi роутере ростелеком в домашних условиях через ноутбук

К процессору требований у меня было меньше: лишь бы работал и был мощнее мобильных.

Оперативная память — планка SO-DIMM DDR4, накопитель — SSD Sata M2 120 Гбайт.

Для первой тестовой сборки этого хватило.

Кулер для процессора

Я изучил варианты сначала в местных магазинах, а позже — на «Алиэкспрессе», но так и не нашел ничего подходящего.

04 05 06

В найденных вариантах меня не устраивало расположение радиатора и изгиб тепловых трубок — я собирался поместить материнскую плату в корпусе таким образом, чтобы, во-первых, разъемы были по правую сторону от пользователя, а во-вторых, процессор располагался бы ближе к верхней грани устройства. Так охлаждение будет более эффективным.

В итоге мой выбор пал на процессорный кулер Intel, модель BXHTS1155LP.

Шлейф LVDS для соединения матрицы ноутбука и материнской платы

Изначально я предположил, что этот шлейф можно позаимствовать у ноутбука с идентичным разъемом LVDS. Я работал в сервисе, и через мои руки ежедневно проходило множество ноутбуков, но меня постигло разочарование. Прошло три года, прежде чем я нашел подходящий мне по распиновке шлейф LVDS.

Когда все комплектующие были у меня, я принялся за моделирование корпуса.

Создание макета

Изначально корпус задумывался в форме классического ноутбука: нижняя часть с клавиатурой и основными комплектующими — материнской платой, накопителем и прочим, а верхняя — с матрицей и веб-камерой. Соединялись бы части с помощью петель.

Далее были разработаны и подготовлены трехмерные модели для этого варианта корпуса. Я планировал сделать его из металла.

Продолжение доступно только участникам

Вариант 1. Присоединись к сообществу «Xakep.ru», чтобы читать все материалы на сайте

Членство в сообществе в течение указанного срока откроет тебе доступ ко ВСЕМ материалам «Хакера», позволит скачивать выпуски в PDF, отключит рекламу на сайте и увеличит личную накопительную скидку! Подробнее

Источник

Склеиваем разбитый корпус ноутбука своими руками

Здравствуйте! Увидел предыдущий пост в сообществе ремонтеров про восстановление крепления петли ноутбука пластиком. Там прозвучал комент, что ЭДП это ФУ. Хочу в ответ показать как я восстанавливаю корпуса ноутбуков в убитом состоянии на примере MSI. Модель уже не вспомню, т. к. делал фото для клиента и пост писать не планировал. Вот в таком состоянии поступил пациент.

1584278064159124627

Первым делом убеждаюсь, что ноутбук исправно работает. Выключаю, снимаю заднюю крышку и отключаю батарею. Снимаю «голову» (крышку матрицы) и полностью разбираю ее, осматриваю повреждения

1584278489189696469

Имеем: тяжелую металическую крышку матрицы, выдранные с корнем две петли и декоративную заглушку (она же Wi-Fi антена), тоже вырванную с корнем. При общем весе около

1,5 кг восстановление креплений путем напайки пластика просто смешно. Разводим клей ЭДП на основе эпоксидной смолы

1584278827185441801

Я готовлю его по особому, надеюсь мои советы пригодятся сообществу.
1. Отвердитель наливаю

1:15
2. Непрерывно помешиваю металлической лопаткой до появления мелких пузырьков (около 30мин), при этом спокойно занимаюсь другими делами. Как только масса приобрела беловатый оттенок, оставляю настояться

1584279209133229599

Клей начинаю наносить только тогда, когда он начинает тянуться как жвачка, не раньше

158427932415371790

1584279366138446190

Далее смотрю геометрию, чтобы не было смещений и прижимаю все прищепками, предварительно убрав лишний клей. Оставляю на сутки.

1584279602143569442

На следующий день еще раз аккуратно убираю лишний клей (для этой цели использую паяльник с острым жалом) и повторно контролирую геометрию, поскольку если что-то сдвинулось придётся переделывать, крышка не закроется.
Итак получилось: петли навечно приклеены к крышке, для накладки я только восстановил крепления и она может быть снята при надобности. Все шлейфы и провода не затронуты клеем и могут быть сняты и заменены при необходимости, тк клей не растекался (ведь клеил я когда он уже начал тянуться)

1584280237113524501

Еще при разборке я увидел что аппарат сильно залит жидкостью и непонятно как работает. Но это уже другая история.
Вывод: ремонт с напайкой пластика здесь бы не помог, тк конструкция тяжелая, удержать её способен лишь клей на основе эпоксидной смолы. Пластик можно использовать лишь на слабо нагруженных конструкциях. Спасибо что прочитали.
P. S. Пока писал данный пост развел и заклеил ЭДП ручку двери, которую отломили дети

1584280670186695058

1533824459233514387

Сообщество Ремонтёров

6K постов 35.3K подписчика

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

Читайте также:  как повысить максимальную громкость на компьютере

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

158428595519280018

1584283272140166548

петли навечно приклеены к крышке

А вот и не навечно. Эпоксидка через несколько лет отвалится от пластика из-за того, что пластик «сифонит» в воздух всякими фракциями.

Посему нужно или термоклеем сплавлять или механически крепить через дополнительные прокладки из металла.

Впрочем ноут через несколько лет и так можно будет выкинуть на свалку из-за устаревания.

По-моему кто-то немного лукавит. В 1:15 эпоксид у тебя будет пару месяцев застывать. К тому же его адгезия к пластику никакая, сломается на раз.

Отказался от эпоксидки ввиду отсутствия у местных в рознице качественных. В один момент надоело терять время и деньги на эксперименты, всё в трубу (ни один ноут клиента в ходе экспериментов не пострадал!). А так правильно замешанный и нанесенный на обезжиренную поверхность состав даст хороший результат и гарантию дать не стыдно.

Ещё хорошо, когда есть знакомый сварщик с полуавтоматом. Пару раз обращался приварить лопнутые на ноутах рамки петель. Вполне удачно.

На одном тонком ноуте припаивал к лопнувшей рамке спицу от велика

158429733014383730

1584297330299892452

Шурупы и степлер, гвоздики и синяя изолента где вы?

У этого ноутбука была очень сложная судьба судя по всему. Он просто хотел спокойно уйти. А вы продлили его мучения.

1533824459233514387

Ремонт Notebook Samsung R469

Пламенный привет моим 3-м подписчикам, спасибо за веру в меня )))

А сегодня при помощи лома и такой-то матери будем починять Notebook Samsung R469.

Описание неисправности: лампочки (для гуру светодиоды) загораются, но кина не кажет.

Вот такой красавец

1616698126171138215

Владелец его любит и обклеивает )))

1616698164110382856

Что же, вскроем и потыкаем в него мультиметром. Небольшой лайфхак для тех у кого нет осциллографа или не умеет им пользоваться (сейчас тру ремонтеры начнут отсыпать минусы): на шине данных у микросхемы БИОС всегда есть какое-либо напряжение в момент ее чтения и замеряя мультиметром енти напряжения можно коственно понять, есть обмен данными или нет. На 6-ой ноге обмена нет (в момент подачи питания должны прыгать хоть какие-то циферки)

161669840714320159

На 7-ой ноге есть 3,3 вольта, казалось бы все хорошо, но нет

1616698543192917260

За общение с БИОС отвечает на данной платформе южный мост (надпись intel прямо кричит это ЯЯЯЯ), к сожалению на фото не видно, но ближе к надписи есть темное пятнышко, которое говорит, что синий дым из чипа вышел и кина не будет. Берем из загашника новый чип и будем его впиндюривать на место старого

1616698734191354168

Для этого избавляем плату от всех элементов которые не припаяны (процессор, ОЗУ, модуль ВИФИ и т.д.) и швыряем ее на самодельную инфракрасную паяльную станцию, паялка сама ей чип отпаяет

1616698881149412373

Поможем немного, удалим старый припой и подготовим место для нового чипа

1616698930130457956

Как припаян новый чип фотографировать не стал, покажу сразу результат

1616698993116958526

На этом все, можете пинать, хвалить, ну кому как больше нравится )))

m2392738 342755631

1533824459233514387

Возвращение к жизни ноутбука или «Сделай Сам»

Здравствуйте всем! Купил за 1000 рублей ноутбук для восстановления. Toshiba Qosmio F60-12J. Старенький, но мощный по тем временам. Когда то, лет 8 назад мечтал о таком.

1606588414187895592

Состояние в котором его принесли – плачевное.

160658850418968352

Нет крышек для доступа к жесткому диску и памяти, нет винтов, большая дырка в корпусе (видимо владелец подумал, что это поможет охлаждению ноутбука), нет батареи, жесткого диска и его шлейфа подключения, нет одного динамика, а тот что есть сломан, нет реакции на кнопку включения (как потом выяснилось – это не всё).

Что ж, решил разобраться сначала с платой, посмотреть почему не включается. Запитываю плату от лабораторного блока питания, потребление около 150мА, это много, так не дожно быть, на плате где-то короткое замыкание. Первым делом буду делать внешний осмотр. Вынимаю мать из корпуса и в процессе вижу что разъем, в который вставляется штекер идущий к допплате USB оторван. Видимо предыдущий владелец во время разборки не заметил его и снимал не рассоеденив. +5в в разъеме закоротило на массу, вот и причина не включения подумал я, и быстенько восстановил оторванные дорожки, разъем залил компаундом, чтобы снова не отвалился.

1606589061153269935

Но не тут то было, по прежнему реакции на кнопку включения нет. Замеряю мультиметром напряжение на разъеме кнопки включения – оно есть. Замеряю на самой кнопке – нет. Виновник шлейф. Изломан полностью )).

Читайте также:  как перекинуть видео с телефона на компьютер айфон

160658917515916720

Такой шлейф у меня есть, но тоже сломанный, буду делать из двух один.

А пока решил включить проверить материнскую плату, предварительно вынув огромный валенок из волос и пыли из вентилятора системы охлаждения и заменив термопасту.

Для тех кто не знает как включить мать без кнопки включения: мультиметр ставим в режим прозвонки, красный щуп на массу, черным по одному перебираем контакты разъема кнопки включения.

Ноутбук включился, появилось изо. Изо оказалось с изъяном, залит низ матрицы по центру.

1606589373136940366

Вставил матрицу с другого ноутбука – донора, эту почищу, когда будет свободное время.

Пора восстановить шлейф кнопки включения

160658945012118733

Отрезал от шлейфа кусок с оборванными дорожками и буду спаивить с кусочком моего шлейфа. Между контактами 1 мм. Главное хорошо отцентровать два куска, дальше они прямо сами спаиваются, чуть только паяльником тыкнешь.

1606589531188435040

Это уже готовый вариант. Далее наклеиваю поверх термоскотч в два слоя и можно ставить на ноутбук.

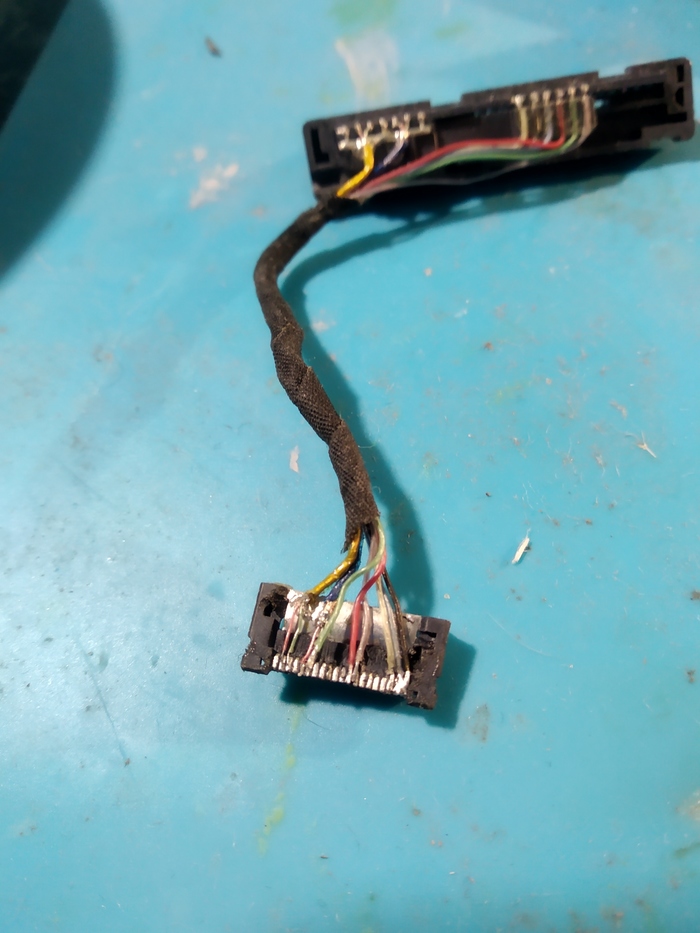

Пришло время заняться шлейфом жесткого диска. Конструктивно он похож на шлейф от HP, но сомневаюсь, что внутри распайка такая же. Перерисовываю в тетрадь разъем и отмечаю контакты. Много дублированных. Вскрываю шлейф от HP (конечно у меня такой был) и перепаиваю провода в нужном порядке

1606589675151547379

Здесь между контактами уже меньше 1мм, чуть сложнее, но справился быстро. Поставил SSD, определился с первого раза. Установил Windows 10. В процессе пользования обнаружил – на клавиатуре не работают некоторые клавиши, чуть позже её заменю. Пришло время делать звук.

160658979713670896

Это тот динамик что достался мне с ноутом. Явно работать не будет. Перебрал несколько ноутбуков, откуда поснимал динамики и устроил тест на лучший звук. Победили динамики с Samsung np300 – громкий и чистый звук. Не harman kardon, как были, но тоже не плохо. Чуть подрезал их, чтобы сели на свои места и приклеил их термоклеем.

1606589951147769736

Осталась дырка в поддоне – вот её заделать проще всего. Взял паяльник и нижний поддон от Asus K50 и потихоньку заварил пробоину

1606590146135296396

После того как все срослось прошелся дремелем, уже видно, что держаться будет, корпус перестал скрипеть и крышка матрицы стала закрываться без перекосов и щелчков

1606590398189841489

Попозже обработаю мелкой наждачкой. Осталось еще найти обе крышки на разборе, буду ждать и искать.

Дочка, которой достался этот ноутбук очень довольна, быстрый, мощный не смотря на года, и просто красивый (её слова).

Любите и не запускайте свою технику. Всем добра!

Источник

Самодельный корпус ноутбука

40838:761191500

Тю, берёшь коробку от обуви, делаешь в ней несколько отверстий для проводов и получаешь вид как у коробки из-под обуви. Всё равно презентабельней ты не сделаешь. Мог бы — не спрашивал бы тут таких вопросов.

Подпишусь. Как вообще DIY делать корпуса произвольной формы без 3D печати.

И в чем под онтопиком можно чертежик сделать так, чтобы превратить его в трафарет для выпиливания?

102999: 292245057

крепления стоит делать на силиконовом термоклее

40838:761191500

Скотч Мизулина уже запретила? 🙂

97386:1955656909

В гугле забанили? В интернетах таких «рукоделий» навалом. Но все равно, подпишусь.

Дык картинок то много, а дизайна ни фига нету, ну или идей правильных.

102999: 292245057

29602:180945788

Производства нет, надо одну штуку сделать.

Некоторые «свечные заводики» делают поштучно из железа или из пластика.

Просто бучный корпус гораздо сложнее.

Я бумаю что нужно выкинуть из головы все то, как делают потребительские ноутбуки. Сделать наиболее просто, главное разобраться с тем, как шлейф пустить.

109646:696029832

Я делал ноут из матплаты, монитора с авито и старого чемодана. Дизайн, стиль и прочие понты? Да насрать мне.

121269:1817495459

А что если купить корпус нетбука, или в ремонтных взять, там либо бесплатно отдадут либо за небольшую цену.

А купить вроде на авито можно, не знаю что у вас там в России.

95095:1665789903

Ну я бы из плексигласа выпилил, как по мне самый простой и красивый вариант получится. Еще из дерева делают, но там все равно нужен какой-нибудь «лазерный резак» да и вообще ненадежно получается имхо. А так хоть внутрь пятилитровой баклахи прикрути компоненты.

82759: 1290347933

Я делал. Даже два. Получилось довольно громоздко и неудобно. Потом один разобрал, второй сдох.

39831:1591389771

Я делал ноут из матплаты, монитора с авито и старого чемодана. Дизайн, стиль и прочие понты? Да насрать мне.

Дайте фото если осталось?

108412:122770722
